מגדל נ"מ
 | |
| הקמה ובנייה | |
|---|---|
| סגנון אדריכלי | אדריכלות נאצית |
.JPG)
מגדלי פלאק (בגרמנית: Flaktürme) היו מגדלי ביצורים גדולים בגרמניה הנאצית, שבהם הועמדו תותחים נגד מטוסים. בברלין היו שלושה, בהמבורג שניים ובווינה שלושה. הם נבנו מ-1940 ואילך. ערים אחרות השתמשו במגדלי פלק, בהן שטוטגרט ופרנקפורט. מגדלי פלאק קטנים יותר נבנו בנקודות מאחז גרמניות כמו אנז'ה בצרפת והלגולנד בגרמניה.
המגדלים הופעלו על ידי הלופטוואפה כדי להגן מפני התקפות אוויריות אסטרטגיות של בעלות הברית נגד ערים במהלך מלחמת העולם השנייה. הם שימשו גם מקלטים מפני תקיפות אוויריות לעשרות אלפי אזרחים.
היסטוריה ושימושים
לאחר הפשיטה של חיל האוויר המלכותי על ברלין ב-1940 הורה אדולף היטלר לבנות שלושה מגדלים ענקיים כדי להגן על הבירה מפני תקיפה אווירית. לכל מגדל היה מתקן מכ"ם עם צלחת מכ"ם שניתן היה למשוך אל מאחורי כיפת בטון עבה ופלדה לשם הגנה.[1]
היטלר התעניין בעיצוב המגדלים, ואף ערך כמה סקיצות. הם נבנו תוך שישה חודשים. עקב עדיפות הפרויקט, תזמון מערך הרכבות הלאומי הגרמני שונה כדי להקל על משלוח בטון, פלדה ועץ לאתרי הבנייה.[1]
למגדלים היו קירות בטון בעובי של עד 3.5 מטר. מתכנניהם שיערו שהמגדלים בלתי פגיעים להתקפות התחמושת הסטנדרטית של מפציצים כבדים של חיל האוויר המלכותי.
המגדלים היו בעלי קצב אש של 8,000 כדורים לדקה מהתותחים הרב-מפלסים שלהם (אם כי לרוב ירו פגזים בקליבר קטן יותר, כמו קליבר 2 ס"מ של פלאק 30), עם טווח של עד 14 ק"מ בשדה אש של 360 מעלות. עם זאת, רק לתותחי הפלאק 40 (128 מ"מ) היה טווח הגנה יעיל מפני מפציצים כבדים של חילות האוויר הבריטי והאמריקאי. שלושת מגדלי הפלאק סביב ברלין יצרו משולש אש נגד מטוסים שכיסה את מרכז ברלין.
מגדלי הפלאק תוכננו כדי להשתמש בבונקרים כמקלט אזרחי, עם מקום ל-10,000 איש כל אחד, ובתוך כל מגדל – מחלקה של בית חולים. במהלך הקרב על ברלין, המסתתרים יצרו קהילות משלהם, כאשר עד 30,000 ברלינאים מצאו מקלט בכל מגדל במהלך הקרב. מגדלים אלה, בדומה למגדלי טירות מימי הביניים, היו מהמקומות הבטוחים ביותר בעיר, ולכן היו מהאחרונים שנכנעו לצבא האדום. כשהאספקה התמעטה, נאלצו להיכנע.
הסובייטים, בהסתערותם על ברלין, התקשו להסב נזק משמעותי למגדלי הפלאק, אפילו עם התותחים הסובייטיים הגדולים ביותר, כמו ההוביצר M1931 בקוטר 203 מ"מ.[2]
לאחר המלחמה, הריסתם של המגדלים נחשבה לא פעם כבלתי אפשרית ורבים נותרו עד היום. חלקם הוסבו לשימוש חלופי.
עיצוב
כל מתחם מגדל פלאק כלל:
- מגדל G-Tower (בגרמנית: Gefechtsturm): "מגדל קרב", הידוע גם כמגדל הנשק, מגדל הסוללות או מגדל פלאק גדול.
- מגדל L-Tower (בגרמנית: Leitturm): "מגדל עופרת" הידוע גם בתור מגדל פיקוח האש, מגדל פיקוד, בונקר האזנה או מגדל פלאק קטן.
ה-G-Towers היו בשטח 70.5 מ"ר ו-39 מטר גובה. הם היו חמושים בדרך כלל בשמונה (ארבעה תאומים) תותחי נ"מ 128, מספר רב של תותחי 37 מ"מ ו-32 תותחי פלאקפירלינג (Flakvierling) 20 מ"מ. L-Towers היו בשטח 50 מ"ר ובגובה 23 מטר, חמושים בדרך כלל בארבעה תותחי 20 מ"מ. לאחר פרק זמן קצר – חודשים ספורים – הייתה יוזמה של הקמת סבב שני ושלישי של מגדלי פלאק ("דור 2 ו-3"), גדולים יותר וחמושים בנשק בעל עוצמת אש רבה יותר, אבל לא כל המגדלים והתותחים שנכללו ביוזמה אכן נבנו והותקנו.
את מגדלי הפלאק הגדולים יותר הזמין אדולף היטלר. גודלם ועוצמת האש שלהם היו פי שלושה מאלה של מגדלי הפלאק הראשונים.
מגדלים
מגדל הפלאק הראשון – גן החיות ברלינר, ברלין
ערך מורחב – מגדל הנ"מ בטירגארטן
המגדל שנבנה ליד גן החיות של ברלין היה מסוג הדור הראשון וטווח האש שלו הגן על רובע הממשלה. הוא שימש גם כמאגר לחפצי אמנות ממוזיאון ברלין. הדיירים נכנעו לסובייטים ב-30 באפריל 1945. ב-1947 הבריטים פוצצו את מגדל ה-G בניסיון השני עם כמה טונות של חומר נפץ. ה-L-Tower נהרס גם הוא.
מגדל הפלאק השני – פרידריכסהיין, ברלין
- פרידריכסהיין (דור ראשון)
- G-Tower נהרס חלקית לאחר המלחמה. צד אחד נשאר גלוי. המגדל צולם מהאוויר על רקע העיר ההרוסה ב-1945.[3]
שני המגדלים כוסו ונראים כעת כגבעות טבעיות בפארק פרידריכסהיין. מגדל ה-G, הידוע בשם "Mont Klamott" (הר ההריסות) בברלין, היווה השראה לשירים של הזמר והיוצר וולף בירמן ולהקת הרוק Silly.
מגדל הפלאק השלישי – הומבולדטהיין, ברלין
מגדל ה-G בהומבולדטהיין נשאר עד היום, ואפשר לבקר בפנימו.

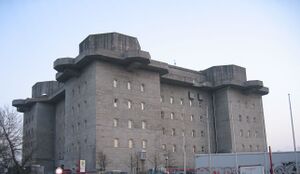

Flakturm IV – Heiligengeistfeld, המבורג
הייליגנגייסטפלד (דור ראשון)
מגדל זה מכיל שישה מפלסים וכולל, כחלק ממקלט תקיפות האוויר, שני חללים להגנה מפני התקפות גז. האחד בקומה הראשונה (מעל קומת הקרקע) והשני בקומה השנייה. שניהם במגדל 1, ושטחים כ-300 מ"ר. יש להם שישה חלונות.[4]
ה-L-Tower נהרס לאחר המלחמה והוחלף בבניין בבעלות T-Mobile.
ה-G-Tower הפך למועדון לילה עם בית ספר למוזיקה וחנויות מוזיקה. בשנת 2019 הודיעה קבוצת המלונות NH על תוכניות להפוך אותו למלון יוקרתי עם יער. הבנייה נועדה ל-2021 ולפתיחה ב-2022. לאחר השחזור הגובה היה אמור לעלות ל-58 מ' עם קומות נוספות.
מגדל הפלאק השישי – וילהלמסבורג, המבורג
המגדל בווילהלמסבורג שבהמבורג הוא מסוג דור 2. מגדל ה-G נשאר עד היום, ומגדל ה-L נהרס אחרי המלחמה.
מגדל הפלאק החמישי – שטיפטסקאסרנה (Stiftskaserne), וינה
- שטיפטסקאסרנה (Stiftskaserne), דור שלישי:
- החלק הפנימי של G-Tower משמש את הצבא האוסטרי.
מגדל הפלאק השביעי – אאוגרטן, וינה
- אאוגרטן (דור שלישי)
- G-Tower נשאר ריק. כל במות התותחים כולל שבילי ההליכה המחברים הוסרו בשנת 2007 עקב הידרדרות במצבם. המגדל עצמו חוזק בכבלי פלדה המקיפים את כל המבנה: 12 כבלים ממוקמים מעל קני התותחים, 6 ממש מתחת, ו-4 נוספים באמצע המגדל. המגדל הוא ביתם של אלפי יונים המקננות על כל במה ופתח. המגדל סבל מפיצוץ פנימי, וכמה קומות ליד החלק העליון חסרות בצד אחד. הצד המערבי של המבנה משמש גם כמגדל תקשורת סלולרי.
מגדל הפלאק השמיני – פארק ארנברג (Arenbergpark), וינה
- ארנברגפארק (דור שני)
מגדלים שתוכננו
ברלין
- טירגארטן – שניים תוכננו, לא נבנו
- האסנהיידה (Hasenheide) בנויקלן – תוכנן, לא נבנה, נבנה במקום זאת בהמבורג
- רייכסטאג – נשקל שיפוץ אך נמצא לא מתאים
ברמן
- ברמן נוישטט (Bremen Neustadt Contrescarpe) – שניים תוכננו, לא נבנו
המבורג
- מזרח המבורג – תוכנן, לא נבנה
מינכן
- מינכן האופטבאנהוף (München Hauptbahnhof) – שמונה תוכננו, אף אחד לא נבנה
וינה
- התוכניות המקוריות היו למקם את שלושת המגדלים בשמלץ, פראטר ופלורידסדורף.
